產品概述

　　該系列泵結構新穎，水力模型先進，性能曲線無駝峰，高效區域?qū)拸V，效率比J，JD型井泵平均高4-8%，是新一代節能型提水機具。適用于工礦企業、城市給排水與地下水抽汲及農田排灌等。根據用戶要求，更換有關材質并調整結構，可適用于在電廠、鋼鐵廠、化工廠輸送固體顆粒含量較大的污水。

工作條件

　　流量：≤2000（m³/h）
　　揚程：≤250（m）
　　電機功率：5.5-710kW
　　額定電壓：380（V），6（kV），10（kV）
　　井徑：100-750（mm）

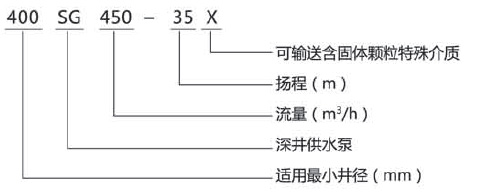

型號說明

主要用途

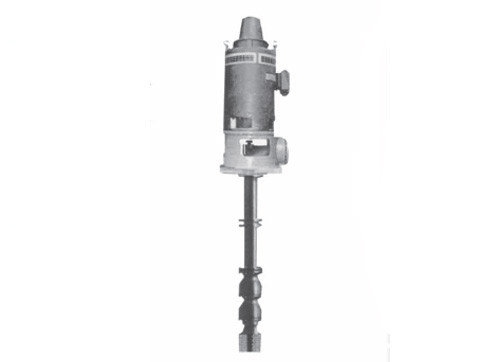

　　SG型長軸井供水泵適用于從水井中提取常溫?zé)o腐蝕性的清水，廣泛應用于工礦企業、城鎮供水及農田灌溉。對于電廠、棉紡廠、自來水廠、石化企業也具有應用領域。

說明

　　1、 旋轉方向從井口往井底看為逆時針方向旋轉；
　　2、 出水法蘭聯接尺寸按國標的規定。

QSG系列潛水深井供水泵

　　產品概述
　　該系列泵機電一體、結構合理、安裝維護方便、高效區域?qū)拸V，效率比JQ、JS型潛水深井泵平均高2-5%，是新一代節能型提水機具，能充分滿足需要，適用工礦企業、城市給排水與地下水抽汲及農田灌溉等。

　　工作條件
　　流量：≤1300（m³/h）
　　揚程：≤300（m）
　　電機功率：0.55-650(kW)
　　額定電壓：380（V），6（kV），10（kV）
　　井徑：100-750（mm）
　　最大排出口徑：450（mm）

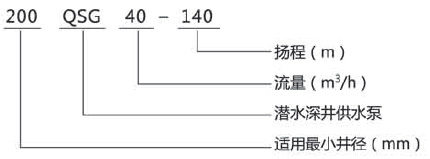

　　型號說明

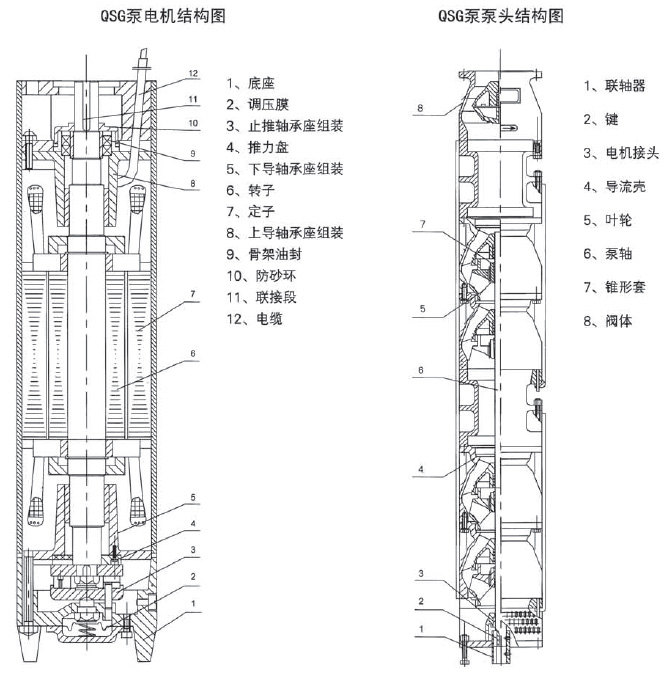

結構說明

　　1、電機采用充水式電機。
　　2、泵工作部件分別有空間導葉式結構，徑向?qū)~式結構兩種，分別由葉輪、中殼（中段）、電機接頭、聯軸器、出水殼等零件組成，葉輪和軸根據不同結構用錐套固定，或鍵聯接，電機通過套筒聯軸器帶動泵軸旋轉。
　　3、管路部分起導流和懸吊工作部件和電機作用，一般采用法蘭連接形式。
　　4、出水彎管或泵座將水引向需要的地方，泵為出水彎管結構時工廠通過管用夾板部件將之固定在基礎上。
